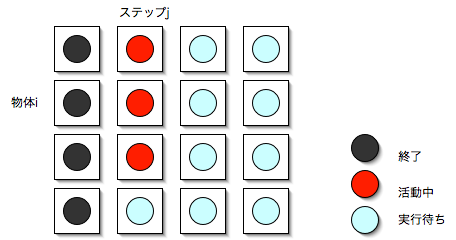

図? ライブデータ構造体
並行システム
システム情報工学研究科コンピュータサイエンス専攻、電子・情報工学系
新城 靖
<yas@is.tsukuba.ac.jp>
このページは、次の URL にあります。
http://www.cs.tsukuba.ac.jp/~yas/sie/csys-2007/2008-02-08
あるいは、次のページから手繰っていくこともできます。
http://www.cs.tsukuba.ac.jp/~yas/sie/
http://www.cs.tsukuba.ac.jp/~yas/
http://www2a.biglobe.ne.jp/~seki/ruby/d208.html,
関 将俊氏による Rinda の解説。本のサンプルコードと説明含む。
並列処理の最終結果に焦点を当る。
例: 家の建築：
例: 家の建築：
問題にあったものを使う。
実際の家の建築では、全部の方法が使われている。
うまく行く例:ベクトルの足し算: S[i] = A[i] + B[i]
M[][0] に最初の位置。
position(i,j), 繰り返し j での 物体 i の位置を計算する。
position(X,j-1) の終了を待つ。
プロセスがデータに化けて行く。
物体に対応したプロセスを作る。手順（ワーカの仕事）：集合に含まれている全ての物体について、次の位置を 計算する。
マスタで、N 個の物体を作る。
ワーカを作る。ワーカの数は、N 個ではなくて、もっと少ない(CPU数と同じに する)。
物体の位置を分散データ構造体（共有メモリ）に置く。

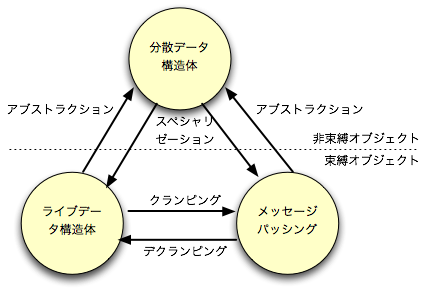

図? 手法の変換
解決１：ライブデータ構造体を、受動的な構造体に書き換える。プロセスを複数 の構造体に対応させる。

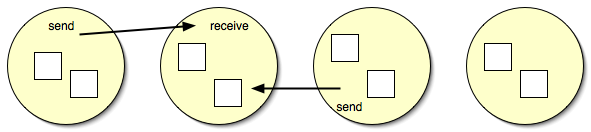

問題２：分散データ構造体で書いたプログラム（共有空間が必要）が、NORMA で うまく動かない。
解決：メッセージ・パッシングに変換する。
Carriero と Gelernter の主張：分散データ構造体がいい。
Java では、スレッド、RMI、Javaspaces の順に導入された。
モニタは、メッセージパッシングの仲間か分散データ構造体か。
タプルペースモデル(tuple space model)で分散データ構造体を支援。（メッ セージ・パッシングやライブデータ構造体的なプログラムも書ける。）
タプルは、型付きの値の並び。
タプルの例:
("a string", 10.01, 17, 10)
(0,1)
２種類のタプル
out("a string", 10.01, 17, x)
in("a string", ?f, ?i, y)
「?」付のものは、formal。型が同じものとマッチする。 ついていないものは、actual。型と値が同じものとマッチする。
eval("e", 7, exp(7))
新しくプロセス(スレッド)が作られ、exp(7) を計算しはじめる。プロセスが
終了すると、最終結果は、値に変わり、out() されたのと同じになる。
タプルの形式: (name,val)
読込み:
rd(name,?val)
変更:
in(name,?val)
val = val + 1 ;
out(name,val)
P命令:
in("sem-1")
V命令:
out("sem-1");
同じタプルを out したら溜る。
注意：in() したデータは、１プロセスでしかアクセスされないので、セマフォ などによるロックは不要。
仕事を入れる:
out("task",TaskDescription)
仕事を取り出す:
in("task",?NewTask)
for( i=0 ; i<N; i++ )
{
func(i,args);
}
並列:
for( i=0 ; i<N; i++ )
{
eval ("loop-33", func(i,args) ); // プロセス生成
}
for( i=0 ; i<N; i++ )
{
in("loop-33", 1 ); // 待ち
}
func(i,args)
{
...
return( 1 );
}
マルチスレッドの マスタ・スレーブ(バリア付き) 参照。
n プロセスのバリア
初期化:
out("barrier-37",n)
各プロセス: １減らして、0になるのを待つ。
in("barrier-37",?val)
out("barrier-37",val-1)
rd("barrier-37",0)
A[10];
("A",0,val00)
("A",1,val01)
("A",2,val02)
...
("A",9,val99)
A[10][10];
("A",0,0,val00)
("A",0,1,val01)
("A",0,2,val02)
...
("A",9,9,val99)
ストリームデータ
("stream",0,val0)
("stream",1,val1)
("stream",2,val2)
...
ポインタ
("stream","head",0)
("stream","tail",0)
ストリームに要素を追加:
int index;
in("stream","tail",?index);
out("stream","tail",index+1);
out("stream",index,new_element);
ストリームから要素を取り出す:
int index;
in("stream","head",?index);
out("stream","head",index+1);
in("stream",index,?element);
これは、複数source、複数sink。
source、sinkが１つなら、head, tail をタプル空間に置かなくてもよい。
head の代わりに、局所変数でアクセスする。
ストリームから要素を取り出す:
int index=0 ;
while( ... )
{
rd("stream",index++,?element);
}
("primes", 2, 1 ) // primes[2] = 1 ;
("primes", 3, 1 ) // primes[3] = 1 ;
("primes", 4, 0 ) // primes[4] = 0 ;
("primes", 5, 1 ) // primes[5] = 1 ;
("primes", 6, 0 ) // primes[6] = 0 ;
("primes", 7, 1 ) // primes[7] = 1 ;
..
プログラム
1: /*
2: * prime-results.c
3: */
4:
5: #define LIMIT 1000
6:
7: main()
8: {
9: int count, i, ok;
10: for( i=2; i<=LIMIT; i++ )
11: eval ("primes", i, is_prime(i) );
12: count = 0 ;
13: for( i=2; i<=LIMIT; i++ )
14: {
15: rd("primes", i, ?ok);
16: if( ok )
17: count ++;
18: }
19: printf("%d.\n", count );
20: }
21:
22: is_prime( int me )
23: {
24: int i, limit, ok;
25: double sqrt();
26: limit = (int) sqrt( (double)me ) + 1;
27: for( i=2; i<limit; i++ )
28: {
29: rd("primes", i, ?ok);
30: if( ok && (me%i == 0) )
31: return( 0 );
32: }
33: return( 1 );
34: }
2 から sqrt(n) 以下の素数を rd() して得、割ってみて剰りを調べる。
利点
問題点
while( 1 )
{
in("next task", start );
out("next task", start + GRAIN);
start から start + GRAIN の間の素数を探す;
}
("primes", 0, 2, 4 ) // primes[0] = 2 ; p2[0] = 4 ;
("primes", 1, 3, 9 ) // primes[1] = 3 ; p2[1] = 9 ;
("primes", 2, 5, 25 ) // primes[2] = 5 ; p2[2] = 25 ;
("primes", 3, 7, 49 ) // primes[3] = 7 ; p2[3] = 49 ;
("result", start, １番目の固まり)
("result", start+GRAIN, ２番目の固まり)
("result", start+GRAIN*3, ３番目の固まり)
("result", start+GRAIN*4, ４番目の固まり)
各「固まり」は、配列で、最後に終り -1 が入っている。
マスタは、この ("result",,) のストリームを読込み、("primes",,,) のスト
リームを作る。
1: /*
2: * prime-agenda.c
3: */
4:
5: #define LIMIT 1000
6: #define GRAIN 100
7: #define MAX 1000
8:
9: main( int argc, char *argv[], char *envp[] )
10: {
11: int eot, first_num, i, length, new_primes[GRAIN], np2;
12: int num, num_primes, num_workers, primes[MAX], p2[MAX];
13: num_workers = atoi( argv[1] );
14: for( i=0; i< num_workers; i++ )
15: eval ("worker", worker() );
16:
17: num_primes = init_primes( primes, p2 );
18: first_num = primes[num_primes-1] + 2;
19: out("next task", first_num);
20:
21: eot = 0 ; /* end of table */
22: for( num=first_num; num<LIMIT; num+=GRAIN)
23: {
24: in("result", num, ?new_primes:length );
25: for( i=0; i<length; i++, num_primes++)
26: {
27: primes[num_primes] = new_primes[i];
28: if( !eot )
29: {
30: np2 = new_primes[i] * new_primes[i] ;
31: if( np2 > LIMIT )
32: {
33: eot = 1 ;
34: np2 = -1 ;
35: }
36: out("primes", num_primes, new_primes[i], np2 );
37: }
38: }
39: }
40: for( i=0; i<num_workers; i++)
41: in("worker", ?int);
42: printf("%d.\n", num_primes );
43: }
44:
45: worker()
46: {
47: int count, eot, i, limit, num, num_primes, ok, start;
48: int my_primes[GRAIN], primes[MAX], p2[MAX];
49: num_primes = init_primes( primes, p2 );
50:
51: eot = 0;
52: while( 1 )
53: {
54: in("next task", ?num );
55: if( num == -1 )
56: {
57: out("next task", -1 );
58: return;
59: }
60: limit = num + GRAIN;
61: out("next task", (limit>LIMIT) ? -1 : limit );
62: if( limit > LIMIT )
63: limit = LIMIT ;
64:
65: start = num;
66: for( count=0; num<limit; num+=2 )
67: {
68: while( !eot && num > p2[num_primes-1] )
69: {
70: rd("primes", num_primes,
71: ?primes[num_primes], ?p2[num_primes] );
72: if( p2[num_primes] < 0 )
73: eot = 1 ;
74: else
75: num_primes++;
76: }
77: for( i=0, ok=1; i<num_primes; i++ )
78: {
79: if( num%primes[i] == 0 )
80: {
81: ok = 0;
82: break;
83: }
84: if( num < p2[i] )
85: break;
86: }
87: if( ok )
88: my_primes[count++] = num ;
89: }
90: out("result", start, my_primes:count );
91: }
92: }
93:
94: int
95: init_prime( int primes[MAX], int p2[MAX] )
96: {
97: primes[0] = 2; p2[0] = 2 * 2;
98: primes[1] = 3; p2[1] = 3 * 3;
99: return( 2 );
100: }
source | pipe_seg-3 | pipe_seg-5 | pipe_seg-7 | .... | sink
("seg", 宛先, ストリームのインデックス, 整数)
たとえば、source の出力(主に pipe_seg-3の入力)は、次のようになる。
("seg", 3, 0, 5 ) // sink が in
("seg", 3, 1, 7 ) // 以下 pipe_seg-3 が in する
("seg", 3, 2, 9 )
("seg", 3, 3, 11 )
("seg", 3, 3, 13 )
...
pipe_seg-3 の出力は、次のようになる。
("seg", 5, 0, 7 ) // sink が in する
("seg", 5, 1, 11 ) // 以下 pipe_seg-5 が in する
("seg", 5, 2, 13 )
...
最終的には、次のようなデータがタプル空間に残される。
("source", 1, 2)
("pipe seg", 2, 3)
("pipe seg", 3, 5)
("pipe seg", 4, 7)
...
("sink", MaxIndex, MaxPrime)
この方法は、結果並列や手順並列法よりも、並列性が低い。
1: /*
2: * prime-specialists.c
3: */
4:
5: #define LIMIT 1000
6:
7: main()
8: {
9: eval ("soruce", source());
10: eval ("sink", sink());
11: }
12:
13: source()
14: {
15: int i, out_index=0;
16: for( i=0; i<LIMIT; i+= 2)
17: out("seg", 3, out_index++, i );
18: out("seg", 3, out_index, 0 );
19: }
20:
21: sink()
22: {
23: int in_index=0, num, prime=3, prime_count=2;
24: while( 1 )
25: {
26: in("seg", prime, in_index++, ?num);
27: if( num == 0 )
28: break;
29: if( num % prime != 0 )
30: {
31: prime_count ++ ;
32: if( num * num < LIMIT )
33: {
34: eval ("pipe seg", pipe_seg(prime, num, in_index));
35: prime = num;
36: in_index = 0;
37: }
38: }
39: }
40: printf("count: %d\n", prime_count );
41: }
42:
43: pipe_seg( int prime, int next, int in_index )
44: {
45: int num, out_index=0;
46: while( 1 )
47: {
48: in("seg", prime, in_index++, ?num );
49: if( num == 0 )
50: break;
51: if( num % prime != 0 )
52: out("seg", next, out_index++, num);
53: }
54: out("seg", next, out_index, num );
55: }
| Linda | Rinda | 説明 |
| タプル() | 配列[] | タプル空間に置くことができるデータ構造 |
| out | write | タプルをタプル空間内に生成する。 |
| in | take | タプルを取り去る |
| rd | read | in/takeと似ているが、タプルがタプル空間に残る。 |
Rinda が提供する空間の特徴
=== で等しい。
% ruby -e 'p 1 === 1'true % ruby -e 'p Integer === 1'
["Message Box", "Hello" ]
1: #!/usr/bin/env ruby
2: # make-space.rb -- Make a tuple space and print its URI
3:
4: require 'rinda/tuplespace'
5:
6: def usage()
7: $stderr.printf("Usage: %% %s portno\n", $0)
8: exit( 1 )
9: end
10:
11: def main(argv)
12: if( argv.length != 1 )
13: usage()
14: end
15: portno = argv[0]
16: space = Rinda::TupleSpace.new()
17: DRb.start_service("druby://:"+portno, space)
18: uri = DRb.uri()
19: $stdout.printf("%s\n",uri)
20: $stdout.printf("Type ^C to stop this program.\n")
21: DRb.thread.join()
22: end
23:
24: main(ARGV)
1: #!/usr/bin/env ruby
2: # mbox-writer.rb -- Write a message to the message box in a tupple space.
3:
4: require 'rinda/tuplespace'
5:
6: def usage()
7: $stderr.printf("Usage: %% %s uri message\n", $0)
8: exit( 1 )
9: end
10:
11: def main(argv)
12: if( argv.length != 2 )
13: usage()
14: end
15: uri = argv[0]
16: message = argv[1]
17:
18: space = DRbObject.new_with_uri( uri )
19:
20: tuple = ["Message Box", message ]
21: space.write( tuple )
22: printf("mbox-writer: wrote[%s]\n",message)
23: end
24:
25: main(ARGV)
1: #!/usr/bin/env ruby
2: # mbox-reader.rb -- Read a message from a message box in a tuple space.
3:
4: require 'rinda/tuplespace'
5:
6: def usage()
7: $stderr.printf("Usage: %% %s uri\n", $0)
8: exit( 1 )
9: end
10:
11: def main(argv)
12: if( argv.length != 1 )
13: usage()
14: end
15: uri = argv[0]
16: DRb.start_service()
17: space = DRbObject.new_with_uri( uri )
18:
19: template = ["Message Box",nil]
20: tuple = space.read( template )
21: message = tuple[1]
22: p tuple # for debug
23: printf("mbox-reader: read [%s]\n", message )
24: end
25:
26: main(ARGV)
space.read()で、タプル空間からタプルを取り出す。
最初の引数は、テンプレートである。
read() は、空間からテンプレートとマッチするエントリを読み出す。
read() は、マッチするエントリがなければ、タイムアウトするまで待つ。 第2引数に秒単位で待ち時間を指定できる。
注意：連続する read() が同じオブジェクトを返す保証はない。
1: #!/usr/bin/env ruby
2: # mbox-taker.rb -- Take a message from a message box in a tuple space.
3:
4: require 'rinda/tuplespace'
5:
6: def usage()
7: $stderr.printf("Usage: %% %s uri\n", $0)
8: exit( 1 )
9: end
10:
11: def main(argv)
12: if( argv.length != 1 )
13: usage()
14: end
15: uri = argv[0]
16: DRb.start_service()
17: space = DRbObject.new_with_uri( uri )
18:
19: template = ["Message Box",nil]
20: tuple = space.take( template )
21: message = tuple[1]
22: p tuple # for debug
23: printf("mbox-taker: took [%s]\n", message )
24: end
25:
26: main(ARGV)
take() は、read() と同じだが、エントリを空間から取り去る所が異なる。複
数の take() が重なったとしても、エントリは１つにしか取られない。
% diff mbox-reader.rb mbox-taker.rb![[]](../icons/screen-cursor.gif)
% wget http://www.cs.tsukuba.ac.jp/~yas/sie/csys-2007/2008-02-08/ex/make-space.rb実行には、Ruby の 1.8 以降が必要。drb.rb を含んだもの。
% ./make-space.rb 1231引数のポート番号は、ぶつからないような番号にする。 自動的に終了しないので、実験が終わったら ^C (Control-C) で殺す。
Writer を動作させる。
% ./mbox-writer.rb druby://iris:1231 hello最後のウインドウで Reader や Taker を動作させる。
% ./mbox-reader.rb druby://iris:1231３回目の take は止まる。別ウインドウで write すれば、先に進む。
タプルがない状態先に take/read すると、止まる。この状態で、write すれ ば、read/take が終了する。
interface JavaSpace を実現したオブジェクト
| Linda | JavaSpace | 説明 |
| out | write | タプルをタプル空間内に生成する。 |
| in | take | タプルを取り去る |
| rd | read | in/takeと似ているが、タプルがタプル空間に残る。 |
write, read, take を使う部分のプログラムは簡単だが、space を利用可能に するのには苦労する。
次の２つのプログラムを作成する。
(1) 初期化プログラム
String url = argv[0];
tuple = [url,0]
space.write( tuple );
(2) アクセスされた時に動作するプログラム
値を増やす。現在の値を画面に表示する。
