■今日の重要な話

Dejay　遠隔参照、移動
Jini ルックアップ・サービス、リース
Ajax XMLHttpオブジェクト、非同期メソッド呼出し

参考文献

Marko Boger: Java in Distributed Systems: Concurrency, Distribution and Persistence, John Wiley & Sons, 2001. ISBN: 0471498386

http://www.dpunkt.de/buch/3-932588-32-0.html (ドイツ語) jivs code

Nicholas C. Zakas, Jeremy Mcpeak, Joe Fawcett "Professional Ajax", Wrox Pr Inc (2006). http://www.wrox.com/ (第2版もある。)

■Dejay

分散Javaの１つ。ソース・プログラム一見、Javaに見えるが、Javaではない。 Java のコンパイラでは通らないものがある。
Dejay コンパイラが出力するオブジェクト・コードとしては、 Java のバイトコード(.class) を使う。
実行時には、Voyager の機能を利用している。
コンパイラの実装には、OpenJava [Tatsubori 1997] が使われている。

◆Dejeyのオブジェクト

拡張子 .dj。
遠隔で実行するものは、java.io.Serializable を implementsする。

public class Hello implements java.io.Serializable  {
    public void sayHello(java.lang.String name) {
        System.out.println("Hello " + name);
    }
}

djeyc コンパイラで、２つの Java のクラスが作られる。

Hello.class
DjHello.class (-l オプションつけると、ローカル専用となり、生成されない)

◆Dejeyの起動コード


import dejay.base.*;
public class HelloStartup {
    public static void main(String args[])
    {
        try {
	    DjProcessor p1 = new DjProcessor("//localhost:8000");
	    DjHello hello1 = new DjHello(p1);
	    hello1.sayHello("Thorsten");
	    p1.moveTo("//localhost:9000");
	    hello1.sayHello("Jan");
	    hello1.moveTo("//mac:9000");
        } catch (ConstructProcessorFailedException e) {
            System.out.println("Creating Virtual Processor failed."+e);
        }
    }
}

DjHello型 (遠隔参照型) 。ローカルと同じに扱えるが、実行は遠隔になる。moveTo() メソッドを持つ。
DjProcessor 型。オブジェクトを実行するプロセッサを抽象化したもの。 voyager デーモンを起動したホスト。
moveTo() メソッドで移動できる。 DjProcessor 単位でも、オブジェクト単位でも移動できる。

◆DjProcessor

１つ目の仮想プロセッサは、暗黙的に作られる。２つ目以降は、明示的に作る。

    DjProcessor p1 = new DjProcessor("hostname:port");

これにより、ホスト hostname 上のポート番号 port で新たな仮想プロセッサが作られる。ホスト hostname では、事前に Voyager デーモンを走らせておく必要がある。

◆遠隔オブジェクト

class A (.dj) から、自動的にスタブ(プロキシ)となる class DjA が生成される。コンストラクタの引数が１個多い。

    DjA a1 = new DjA( Aの引数・・・, DjProcessor );

これで、遠隔の仮想プロセッサでオブジェクトが生成され、遠隔参照(remote reference)が返される。通常の参照と同じになるように頑張っているが、一部違う。

    DjA a2 ;
    a2 = ... ;
    ...
    if( a2 == a1 ) // 遠隔のオブジェクトではなくてローカルのスタブの比較
    {
       ...
    }

equals() メソッドは、遠隔でも働く。

ローカル・オブジェクトを引数にして、リモート・オブジェクトを呼ぶと、自動的に遠隔にコピーが渡される。（遠隔オブジェクトが作られて、遠隔参照が渡されるのではない。）

DjX 型のオブジェクトを遠隔にリターンすることはできる。 DjX がみつからなければ、 Xのコピーが返される。

remote.getCopy() で、ローカルのコピーが得られる。

    DjA a1 = new DjA(p1);
    A a2 = a1.getCopy();

◆メソッド呼出しのセマンティクス

３つのメソッド呼出しのセマンティクスがある。

    DjA a1 = new DjA(p1);
    B b1 = a.method1( 10 );		 // 同期
    B b2 = a.method1( 10, Dejey.ASYNC ); // 非同期
    a.method1( 10, Dejay.ONEWAY );       // 一方向

非同期には、完了待ちの方法が２種類ある

    B b1 = a.method1( 10, Dejey.ASYNC );
    b1.method2(); // wait by nesessity

    B b2 = a.method1( 10, Dejey.ASYNC );
    if( b2.isAvailable() )
    {
        b2.method2();
    }
    else
    {
        // do something
        b2.waitForResult();
        b2.method2();
    }

◆Dejeyの名前サービス

オブジェクトに文字列の名前を付けて、遠隔からアクセスできるように公開することができる。

２レベルの名前。

仮想プロセッサの名前
仮想プロセッサ内の名前

    DjProcessor p1 = new DjProcessor("lin:8000");
    p1.registerByName("p1");
    DjA a1 = new DjA(p1);
    a1.registerByName("a1");

    DjProcessor p1 = Dejay.getProcessorByName("p1");
    DjA a1 = p1.getObjectByName("a1");

◆永続性

分散と永続は、かなり関係している。

分散ができれば、ネットワークに送る代りにファイルの保存すれば永続になる。
永続ができれば、ファイルを共有することで、分散になる。

Dejay では、仮想プロセッサ単位で永続にできる。 DjProcessor のコンストラクタで、文字列の名前とデータベースの名前を取る。

    DjProcessor p1 = new DjProcessor("PersistProc","ProcesssorDB","lin:8000");
    DjA a1 = new DjA();
    if( p1.isPersistable ) {
       p1.persist();
       p1.flush();
    }

persist() を呼ぶと、データベースに保存される。 flush() を呼ぶと、メモリが GC で回収可能になる。

persist() でデータベースに保存されたオブジェクトも、使われる自動的にデータベースから回復される。

仮想プロセッサ全体がデータベースに保存できる。次のようにして回復できる。

    DjProcessor p1 = Dejay.getProcessorFromDB("PersistProc",
        "ProcesssorDB","lin:8000");

◆制限

Java 標準クラス、final がついているものは、遠隔参照で送れない。String などは必ずコピーになる。
final とついたメソッドもスタブには含まれない。
(メソッド呼出しではなく) 変数の直接アクセスができない。
static 変数は、仮想プロセッサごとにコピーが作られる。移動もできない。
Object クラスのメソッドは全部遠隔に送られる。
Dejay での並行性は、本来は、スレッドはなく仮想プロセッサで表現すべきだが、スレッドも使える。複数のスレッドを含んだ仮想プロセッサを移動させるとおかしくなる。
synchronized は、リモートではなくローカルのスタブで働く。
ローカル・オブジェクトをリモートオブジェクトにする方法がない。
DjA の生成で、DjA のコンストラクタと A のコンストラクタの両方が呼ばれる。

■Jini

Jini (ジニー)は、Java を中核にした、情報家電製品を相互接続するための通信技術。

1999年に、サン・マイクロシステムズ社のビル・ジョイらによって開発され発表された。

Jini の目標は、ネットワークで Plug & Play を実現すること。機器をネットワークに接続しただけで、特別な設定をしなくてもすぐに利用可能になること。

目標

「サービス」の提供者と利用者が、お互いに事前の知識なしでつながる。
- (IP)アドレス
- 名前サーバの位置(/etc/resolv.conf)
サービスの位置がわからなくてもよい。
古典的な「ネットワーク管理者」を廃したい。

サービスには、ハード的なもの（プリンタ、ディジタルカメラ、CD Player）の他に、ソフト的なもの(スペルチェック、翻訳、アドレス帳)がふくまれる。

JavaSpaces は、内部的に Jini のルックアップ・サービスの実現で使われている。JavaSpaces も、Jini でアクセス可能なサービスの１つと考えることもできる。

◆UPnP (Universal Plugand Play)

Microsoft の、Jini に対抗した技術。

◆ルックアップ・サービス

Jini中心的な技術が、ルックアップ・サービス。

サービスの登録と検索

インタフェース
属性

ルックアップ・サービス自身も、最初から知られている必要はない。ネットワーク上で自動的に探される。 Discovery と Join。

◆リース

サービスは、永続的に登録されるではなくて、特定の時間だけ利用可能になる。

Java のオブジェクトが Lease。

リース期間は、延長することができる。延長されなかった lease は、ルックアップ・サービスから削除される。登録されているサービスを明示的に削除する仕組みは、存在しない。

サービスが削除された時には、分散型イベント配送サービスにより関係している所に知らされる。

トランザクションのインタフェースは定められているが、具体的な実現は各サービスにまかされている。

◆Jiniを使うのに必要とされているもの

Java JDK 1.2以降, JavaVM
ネットワーク
- TCP/IP
- 無線、Bluetooth
- USB

IPアドレスの割り当ては、Jiniの一部ではない。

◆サービス

サービスは、Java のオブジェクトで実現される。

サービスの提供者とサービスの利用者の間は、最終的にはに RMI で接続される。

ServiceIDLister インタフェースを implements する。

package com.sun.jini.lookup;
public interface ServiceIDListener extends java.util.EventListener {
    void serviceIDNotify(net.jini.core.lookup.ServiceID serviceID);
}

ルックアップ・サービスからコールバックされる。

◆Discovery と Join

各ネットワークには、ルックアップ・サーバを置く。

Discovery: Jini を使うには、まず、ルックアップ・サーバを探す。
Join: サービスの提供者が、インタフェースと属性をルックアップ・サーバに登録する。

Discovery の実現方法

マルチキャスト(グループ通信)。 UDP で 224.0.1.85:4160 に要求を投げる。
ユニキャスト(IPアドレスを事前に知っている必要がある)。ルータを越えて、マルチキャストが届かない範囲でも使える。

ルックアップ・サーバは、起動時、再起動時、224.0.1.84:4160 にMulticast Announcement Protocol で、利用可能性を広告する。

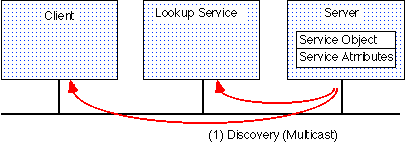

図1 マルチキャストによる Discovery

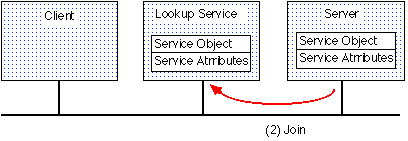

図2 Join


import java.rmi.*;

public interface RemoteBall extends Remote {
   public void hit() throws java.rmi.RemoteException;
}


import java.rmi.*;
import java.rmi.server.*;
import net.jini.core.lookup.*;
import com.sun.jini.lookup.*;

public class Ball extends UnicastRemoteObject
                  implements RemoteBall, ServiceIDListener {
   public Ball() throws RemoteException {
      super();
   }
   public void serviceIDNotify(ServiceID id) {
      System.out.println("ServiceId is "+id);
   }
   public void hit() {
      System.out.println("Ball has been hit");
   }
}

◆サービスのグループ

サービスは、１つ以上のグループに属する。

グループは、名前(文字列)で区別される。

"Printer"
"Conference Room"
"public"

名前としては、DNS 風の表記のものが推奨されている。

◆JoinManager(サーバ側)

Discovery と Join は、規格上は、ネットワーク・プロトコルになっている。

Jini パッケージは、JoinManager という参照クラスを含む。

    public JoinManager(Object obj,  Entry[] attrSets,
                       ServiceIDListener callback,
                       LeaseRenewalManager leaseMgr)
        throws IOException
    public JoinManager(Object obj, Entry[] attrSets, String[] groups,
                       LookupLocator[] locators,
                       ServiceIDListener callback,
                       LeaseRenewalManager leaseMgr )
        throws IOException

import java.rmi.*;
import net.jini.core.entry.*;
import net.jini.lookup.entry.*;
import com.sun.jini.lookup.*;
import com.sun.jini.lease.*;

public class BallStarter {
   public static void main(String[] args) {
      try {
         System.setSecurityManager(new RMISecurityManager());
         RemoteBall ball = (RemoteBall) new Ball();
         LeaseRenewalManager renewal = new LeaseRenewalManager();
         Entry[] attributes = new Entry [] { new Name("Jini enabled ball")};
         JoinManager join = new JoinManager( ball, attributes, (Ball) ball, renewal );
         System.out.println("Ball started and registered at Lookup-Server");

      } catch (Exception e) {
         e.printStackTrace();
      }
   }
}

◆Lookup(クライアント側)

クライアントは、サービスを探す。

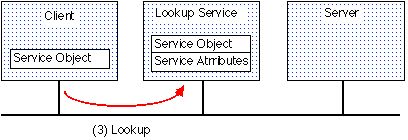

図3 Lookup

サービスは、次の３つで区別される。

ServiceID. 128ビット。ルックアップ・サービスが生成する。
インタフェース( Class オブジェクト )
属性。JavaSpaces の Entry クラスと同じ。

サービスを検索する時に ServiceTemplate のオブジェクトを作成する。 JavaSpaces のように、null を指定すれば、ワイルドカードを意味する。

    public ServiceTemplate(ServiceID serviceID,
                           Class[] serviceTypes,
                           Entry[] attrSetTemplates)

サービス(オブジェクト)の探し方

LookupLocator により、マルチキャスト、または、ユニキャストでルックアップ・サービスを探す。
ルックアップ・サービスのプロキシ ServiceRegistrar を作る。
テンプレートを作り、ServiceRegistrar に渡す。

サービスを見つける過程で、サービス(オブジェクト)のRMI のスタブ(クライアント側スタブ)が転送される。

◆サービスの利用

最終的にクライアントは、サービス・プロバイダを RMI で呼び出す。

import java.rmi.*;
import net.jini.core.discovery.*;
import net.jini.core.lookup.*;

public class Bat {

   public Ball ball;

   public void play(RemoteBall ball) {
      try {
         ball.hit();
         System.out.println("I hit the ball");
      } catch (RemoteException e) {
         System.out.println(e);
      }
   }

   public static void main (String[] args) {
      Bat bat = new Bat();
      try {
         System.setSecurityManager(new RMISecurityManager());
         LookupLocator locator = new LookupLocator("jini://localhost");
         ServiceRegistrar registrar = locator.getRegistrar();
         Class[] classes = new Class[] { RemoteBall.class  };
         ServiceTemplate template = new ServiceTemplate( null, classes, null);
         RemoteBall remoteBall = (RemoteBall) registrar.lookup(template);
         bat.play(remoteBall);
      } catch (Exception e) {
         e.printStackTrace();
      }
   }
}

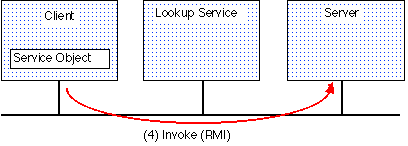

図4 Invoke

◆Leasing

信頼性が低いネットワークと、どう戦う方法の１つ。

lease には、期限がある。

延長できる(通常)
短縮もできる

期限の長さは、交渉可能。期限が短い(1分以下、数秒)というのは、あまり想定されていない。

リースの利点

情報を最新のものにできる。
古い情報を安全に消すことができる。

Jini のサービスを提供しているオブジェクトは、Lease インタフェースを実装している。

public interface Lease {
    long FOREVER = Long.MAX_VALUE;
...
    long getExpiration();
    void renew(long duration)
        throws LeaseDeniedException, UnknownLeaseException, RemoteException;
    void cancel() throws UnknownLeaseException, RemoteException;
...
}

getExpiration() で、リースの残り時間がわかる。ミリ秒単位。

renew() で延長する。延長できない時には、LeaseDeniedException が返される。

もう使わなくなった時には、cancel() できる。期限切れと同じことになる。

リースの管理には、LeaseRenewalManager を使う。

■Ajax

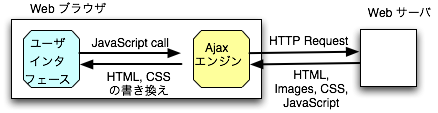

元々の意味は、Asynchronous JavaScript + XML。 JavaScript 言語により記述されたアプリケーション。 JavaScript 自身は、逐次プログラム。スレッドの機能がない。サーバ側のプログラムとの連携を考えると、並行プログラム。ただし、非同期通信を行う。

◆普通のJavaScriptのプログラム

Netscape Navigator に最初に搭載された。
HTML に埋め込まれて、簡単なメニュー、「戻る」ボタンなど Web ブラウザの操作、および、ユーザとの対話を行うために使われている。遅い回線を通したサーバと通信なしに。
JavaScript には、Web ブラウザに表示されている HTML を書き換えることで表示内容を切替える機能がある。
単純な JavaScript の利用方法では、一度、サーバからプログラムやデータが転送された後は、通信を行わない。

◆フレーム

1つのWebページを、複数の文書で作る。例

<HTML>
    <HEAD>
	<TITLE>フレームの例</TITLE>
    </HEAD>
    <FRAMESET cols="200,*" border=1>
	<FRAME name="side" src="side.html">
	<FRAME name="body" src="main.html">
	<NOFRAMES>
	    <P><A HREF="main.html">フレームなし</A></P>
	</NOFRAMES>
    </FRAMESET>
</HTML>

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN">
<html>
<head>
<title>hidden Frame Example 1</title>
</head>
<frameset rows="100%,0" frameborder="0">
    <frame name="displayFrame" src="display.htm" noresize="noresize" />
    <frame name="hiddenFrame" src="about:blank" noresize="noresize" />
</frameset>
</html>

displayFrame には、display.htm を表示する。
hiddenFrame は、URL にはダミーのものを入れて置く。

◆display.htm

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN">

<html>
<head>
    <title>Customer Account Information</title>
    <script type="text/javascript">
        function requestCustomerInfo() {
            var sId = document.getElementById("txtCustomerId").value;
            top.frames["hiddenFrame"].location = "GetCustomerData.php?id=" + sId;
        }

        function displayCustomerInfo(sText) {
            var divCustomerInfo = document.getElementById("divCustomerInfo");
            divCustomerInfo.innerHTML = sText;
        }
    </script>
</head>
<body>
    <p>Enter customer ID number to retrieve information:</p>
    <p>Customer ID: <input type="text" id="txtCustomerId" value="" /></p>
    <p><input type="button" value="Get Customer Info"
    onclick="requestCustomerInfo()" /></p>
    <div id="divCustomerInfo"></div>
</body>
</html>

ヘッダには、関数を定義する。
<div id="divCustomerInfo"></div>は、将来、結果を埋めるための場所になる。
ボタンが押されたら、requestCustomerInfo() を呼ぶ。
requestCustomerInfo() では、hiddenFrame の URL に "GetCustomerData.php?id=" + sId を入れる。これで、HTTP の GET 要求が飛ぶ。
displayCustomerInfo() は、呼ばれると、 <div id="divCustomerInfo"></div>の内部のHTML を置き換える。

◆GetCustomerData.php

GetCustomerData.php は、次のような HTML を返す。 (XML ではない。)

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN">
<html>
<head>
    <title>Get Customer Data</title>
    <script type="text/javascript">
        window.onload = function () {
            var divInfoToReturn = document.getElementById("divInfoToReturn");
            top.frames["displayFrame"].displayCustomerInfo(divInfoToReturn.innerHTML);
        };
</head>
<body>
    <div id="divInfoToReturn">データ</div>
</body>
</html>

GetCustomerData.php は、 <div id="divInfoToReturn">データ</div>に、データを返す。
この HTML のダウンロードが完了したら、JavaScript の関数 window.onload が呼ばれる。
この関数では、DOM で、 <div id="divInfoToReturn"></div>で囲まれた部分のノードを取り出す(divInfoToReturn)。
divInfoToReturn.innerHTML は、そのうち、「データ」の部分。
それを引数にして、 displayFrame 側の displayCustomerInfo() 関数を呼ぶ。

◆iframeを使う例

frameset はなし。本体に <iframe> を書く。

...
<body>
    <p>Enter customer ID number to retrieve information:</p>
    <p>Customer ID: <input type="text" id="txtCustomerId" value="" /></p>
    <p><input type="button" value="Get Customer Info" onclick="requestCustomerInfo()" /></p>
    <div id="divCustomerInfo"></div>
    <iframe src="about:blank" name="hiddenFrame" width="0" height="0" frameborder="0"></iframe>
</body>
</html>

GetCustomerData.php の window.onload を次のように変える。parent で外のフレームがアクセスできる。

...
    <script type="text/javascript">
        window.onload = function () {
            var divInfoToReturn = document.getElementById("divInfoToReturn");
            parent.displayCustomerInfo(divInfoToReturn.innerHTML);
        };
    </script>
...

その他に、Dynamic HTML の機能を使って、iframe のノードを追加する方法もある。

◆post要求

HTTP の GET ではなく、POST を使う時には、 <form method="post"></form> というノードを用意し、内容を埋めて、submit する。

◆XMLHttpオブジェクト

ブラウザによって違う。
zXml ライブラリのように、違いを吸収するライブラリを使うとよい。

◆zXmlHttp.createReques()の利用

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN">
<html>
<head>
    <title>XMLHttp Example 1</title>
    <script type="text/javascript"src="zxml.js"></script>

    <script type="text/javascript">
        function requestCustomerInfo() {
            var sId = document.getElementById("txtCustomerId").value;
            var oXmlHttp = zXmlHttp.createRequest();
            oXmlHttp.open("get", "GetCustomerData.php?id=" + sId, true);
            oXmlHttp.onreadystatechange = function () {
                if (oXmlHttp.readyState == 4) {
                    if (oXmlHttp.status == 200) {
                        displayCustomerInfo(oXmlHttp.responseText);
                    } else {
                        displayCustomerInfo("An error occurred: " + oXmlHttp.statusText);
			// statusText is not always accurate
                    }
                }
            };
            oXmlHttp.send(null);
        }
        function displayCustomerInfo(sText) {
            var divCustomerInfo = document.getElementById("divCustomerInfo");
            divCustomerInfo.innerHTML = sText;
        }
    </script>
</head>
<body>
    <p>Enter customer ID number to retrieve information:</p>
    <p>Customer ID: <input type="text" id="txtCustomerId" value="" /></p>
    <p><input type="button" value="Get Customer Info" onclick="requestCustomerInfo()" /></p>
    <div id="divCustomerInfo"></div>
</body>
</html>

ヘッダで "zxml.js" を読み込んでいる。ここで zXmlHttp が定義される。
```
% wc zxml.js
       2     144    6597 zxml.js
%
```
oXmlHttp.open() で、サーバの PHP コードを GET メソッドで要求を送ることを設定する。ただし、まだ要求を送ってはいない。
何か状態が変化すると、oXmlHttp.onreadystatechange に設定した関数が呼ばれる。ここでは関数を定義するだけで、まだ実行はされない。最後に、oXmlHttp.send(null) で要求を送信する。

oXmlHttp.onreadystatechange に設定した関数は、readyState の状態が変化した時に呼ばれる。

readyState	説明
0 (Uninitialised)	オブジェクトが作られたが、まだ open() が呼ばれていない。
1 (Loading)	open() は、呼ばれたが、まだ要求は送られていない。
2 (Loaded)	要求は送られた。
3 (Interactive)	応答の一部を受け取った。
4 (Completed)	全データを受信した。コネクションも切断した。

readyState == 4 なら、全データが読み込まれた。
XmlHttp.status == 200 なら、成功。 displayCustomerInfo() で、結果を表示する。
XmlHttp.status == 200 ではないなら、エラーを表示する。

displayCustomerInfo() は、前述のものと同じ。

◆XML Webサービスの利用

大きく2種類の流派がある。

Microsoft Internet Explore の Behaviour
Mozilla の SOAP クラス

◆MS Behaviour

Behaviour の機能を使うと、JavaScript のオブジェクトの振る舞いを変更できる。

メソッドの再定義
属性(property)の再設定

拡張子 .hct ファイルに入れられる。XML Web サービスのための behaviour は、マイクロソフトかwebservice.htc として配布している。

<html>
  <head>
    <title>Web Service Test Harness</title>
    <script type="text/javascript" src="WebServiceExampleBehavior.js"></script>
    <script type="text/javascript">

      var SERVICE_URL = "http://localhost/Math/Math.asmx";
      var SOAP_ACTION_BASE = "http://www.wrox.com/services/math";

      function setUIEnabled(bEnabled)
      {
        var oButton = document.getElementById("cmdRequest");
        oButton.disabled = !bEnabled;
        var oList = document.getElementById("lstMethods");
        oList.disabled = !bEnabled
      }

      function performOperation()
      {
        var oList = document.getElementById("lstMethods");
        var sMethod = oList.options[oList.selectedIndex].value;
        var sOp1 = document.getElementById("txtOp1").value;
        var sOp2 = document.getElementById("txtOp2").value;

        //Clear the message panes
        document.getElementById("txtRequest").value = "";
        document.getElementById("txtResponse").value = "";
        document.getElementById("txtResult").value = "";
        performSpecificOperation(sMethod, sOp1, sOp2);
      }
    </script>
  </head>
  <body onload="setUIEnabled(true)">
    <div id="divServiceHandler" style="behavior: url(webservice.htc);"></div>
    Operation: <select id="lstMethods" style="width: 200px" disabled="disabled">
      <option value="add" selected="selected">Add</option>
      <option value="subtract">Subtract</option>
      <option value="multiply">Multiply</option>
      <option value="divide">Divide</option>
    </select>
    <br/><br/>
    Operand 1: <input type="text" id="txtOp1" size="10"/><br/>
    Operand 2: <input type="text" id="txtOp2" size="10"/><br/><br/>
    <input type="button" id="cmdRequest"
       value="Perform Operation"
       onclick="performOperation();" disabled="disabled"/>
    <br/><br/>
    Result: <input type="text" size="20" id="txtResult">
    <br/>
    <textarea rows="30" cols="60" id="txtRequest"></textarea>
    <textarea rows="30" cols="60" id="txtResponse"></textarea>
  </body>
</html>

表示例

Operation:

Operand 1:
Operand 2:

Result:

WebServiceExampleBehavior.js を読み込む。
performSpecificOperation() を呼ぶ。

  var iCallId = 0;
  function performSpecificOperation(sMethod, sOp1, sOp2)
  {
    var oServiceHandler = document.getElementById("divServiceHandler");
    if (!oServiceHandler.Math)
    {
      oServiceHandler.useService(SERVICE_URL + "?WSDL", "Math");
    }
    iCallId = oServiceHandler.Math.callService(handleResponseFromBehavior,
                                                sMethod, sOp1, sOp2);
  }


  //This handles the response
  function handleResponseFromBehavior(oResult)
  {
    var oResponseOutput = document.getElementById("txtResponse");
    if (oResult.error)
    {
      var sErrorMessage = oResult.errorDetail.code
                        + "\n" + oResult.errorDetail.string;
      alert("An error occurred:\n"
            + sErrorMessage
            + "See message pane for SOAP fault.");
      oResponseOutput.value = oResult.errorDetail.raw.xml;
    }
    else
    {
      var oResultOutput = document.getElementById("txtResult");
      oResultOutput.value = oResult.value;
      oResponseOutput.value = oResult.raw.xml;
    }
  }

performSpecificOperation() の動作

useService() メソッドを呼ぶと、Web サービスの手続きを呼ぶためのスタブが生成される。第2引数で指定されたフィールドにスタブとなるオブジェクトが生成される。それ以降、.Math でそのスタブとなるオブジェクトが参照できる。
callService() というメソッドを呼び出すと、SOAP で要求が送られる。引数は、callback関数、メソッド名、そのメソッドへの引数。

SOARP の呼出しが完了すると、 callback関数 handleResponseFromBehavior() が呼ばれる。

SOAP による RPC の結果を解析する。
エラーがあれば、テキストエリア <textarea rows="30" cols="60" id="txtResponse"></textarea> の内容を書き換える。
エラーがなければ、テキストボックス <input type="text" size="20" id="txtResult"> のvalue="" を書き換える。

◆Mozilla SOAPCall

HTML 部分で異なるのは、外部のモジュールだけ。

% diff WebServiceTestHarness-Behavior.htm WebServiceTestHarness-SoapClasses.htm
4c4
<     <script type="text/javascript" src="WebServiceExampleBehavior.js"></script>
---
>     <script type="text/javascript" src="WebServiceExampleSoapClasses.js"></script>
34d33
<     <div id="divServiceHandler" style="behavior: url(webservice.htc);"></div>
%

WebServiceExampleSoapClasses.js の内容:


function performSpecificOperation(sMethod, sOp1, sOp2)
{
  var oSoapCall = new SOAPCall();
  oSoapCall.transportURI = SERVICE_URL;
  oSoapCall.actionURI = SOAP_ACTION_BASE + "/" + sMethod;
  var aParams = [];
  var oParam = new SOAPParameter(sOp1, "op1");
  oParam.namespaceURI = SOAP_ACTION_BASE;
  aParams.push(oParam);
  oParam = new SOAPParameter(sOp2, "op2");
  oParam.namespaceURI = SOAP_ACTION_BASE;
  aParams.push(oParam);
  oSoapCall.encode(0, sMethod, SOAP_ACTION_BASE, 0, null, aParams.length, aParams);
  var oSerializer = new XMLSerializer();
  document.getElementById("txtRequest").value =
                        oSerializer.serializeToString(oSoapCall.envelope);
  setUIEnabled(false);

  //more code here
  oSoapCall.asyncInvoke(
                          function (oResponse, oCall, iError)
                          {
                            var oResult = handleResponse(oResponse, oCall, iError);
                            showSoapResults(oResult);
                          }
                        );

}

function handleResponse(oResponse, oCall, iError)
{
  setUIEnabled(true);
  if (iError != 0)
  {
    alert("Unrecognized error.");
    return false;
  }
  else
  {
    var oSerializer = new XMLSerializer();
    document.getElementById("txtResponse").value =
                    oSerializer.serializeToString(oResponse.envelope);
    var oFault = oResponse.fault;
    if (oFault != null)
    {
      var sName = oFault.faultCode;
      var sSummary = oFault.faultString;
      alert("An error occurred:\n"  + sSummary
                                + "\n" + sName
                                + "\nSee message pane for SOAP fault");
      return false;
    }
    else
    {
      return oResponse;
    }
  }
}

function showSoapResults(oResult)
{
  if (!oResult) return;
  document.getElementById("txtResult").value = oResult.body.firstChild.firstChild.firstChild.data;
}

new SOAPCall() で、オブジェクトを生成する。
そのオブジェクトの .transportURI, .actionURI などを設定する。
encode() メソッドで、メソッド名、引数を設定する。
asyncInvoke() メソッドで、呼び出す。引数は、 callback 関数。
callback 関数の引数は、応答オブジェクト(XMLのDOM木)、元の SOAPCall のオブジェクト、エラー・コードの３つ。

callback 関数では、handleResponse() と showSoapResults() を呼ぶ。 (すぐには呼ばれない。SOAPの応答が来てから呼ばれる。)

handleResponse() 関数の動作

iError で、エラーコードを調べる。
組込みクラス XMLSerializer() で応答を解析する。XML のノードを解析し、文字列を得て、テキストエリアtxtResponse に表示する。
oResponse.fault が null でなければ、エラー・メッセージを表示する。

showSoapResults() の動作

テキストボックス <input type="text" size="20" id="txtResult"> のvalue="" を書き換える。
この時、応答オブジェクト(XML の DOM木) からデータを取り出す。

応答オブジェクトの getParameters() メソッドが使えると、もう少し簡単。

◆多くのブラウザで動作する方法

多くのブラウザで動作させるには、 XmlHttp (zXmlHttpなど)を使うしかない。

  function performSpecificOperation(sMethod, sOp1, sOp2)
  {
    oXmlHttp = zXmlHttp.createRequest();
    setUIEnabled(false);
    var sRequest = getRequest(sMethod, sOp1, sOp2);
    var sSoapActionHeader = SOAP_ACTION_BASE + "/" + sMethod;
    oXmlHttp.open("POST", SERVICE_URL, true);
    oXmlHttp.onreadystatechange = handleResponse;
    oXmlHttp.setRequestHeader("SOAPAction", sSoapActionHeader);
    oXmlHttp.setRequestHeader("Content-Type", "text/xml");
    oXmlHttp.send(sRequest);
    document.getElementById("txtRequest").value = sRequest;
  }

  function getRequest(sMethod, sOp1, sOp2)
  {
    var sRequest = "<soap:Envelope xmlns:xsi=\""
                 + "http://www.w3.org/2001/XMLSchema-instance\" "
                 + "xmlns:xsd=\"http://www.w3.org/2001/XMLSchema\" "
                 + "xmlns:soap=\"http://schemas.xmlsoap.org/soap/envelope/\">\n"
                 + "<soap:Body>\n"
                 + "<" + sMethod + " xmlns=\"" + SOAP_ACTION_BASE + "\">\n"
                 + "<op1>" + sOp1 + "</op1>\n"
                 + "<op2>" + sOp2 + "</op2>\n"
                 + "</" + sMethod + ">\n"
                 + "</soap:Body>\n"
                 + "</soap:Envelope>\n";
    return sRequest;
  }

  function handleResponse()
  {
    if (oXmlHttp.readyState == 4)
    {
      setUIEnabled(true);
      var oResponseOutput = document.getElementById("txtResponse");
      var oResultOutput = document.getElementById("txtResult");
      var oXmlResponse = oXmlHttp.responseXML;
      var sHeaders = oXmlHttp.getAllResponseHeaders();
      if (oXmlHttp.status != 200 || !oXmlResponse.xml)
      {
        alert("Error accessing Web service.\n"
              + oXmlHttp.statusText
              + "\nSee response pane for further details.");
        var sResponse = (oXmlResponse.xml ? oXmlResponse.xml : oXmlResponseText);
        oResponseOutput.value = sHeaders + sResponse;
        return;
      }
      oResponseOutput.value = sHeaders + oXmlResponse.xml;
      var sResult = oXmlResponse.documentElement.firstChild.firstChild.firstChild.firstChild.data;
      oResultOutput.value = sResult;
    }
  }

handleResponse() は、callback 関数。

↑[もどる] ←[2月8日] ・[2月15日] →[2月20日]

Last updated: 2008/02/20 11:30:01

Yasushi Shinjo / <yas@is.tsukuba.ac.jp>
